1、AHB系统总线分为APB1(36MHz)和APB2(72MHz),其中2>1,意思是APB2接高速设备

2、STM32f10x.h相当于reg52.h(里面有基本的位操作定义),另一个为stm32f10x_conf.h专门控制外围器件的配置,也就是开关头文件的作用

3、HSE Osc(High Speed External Oscillator)高速外部晶振,一般为8MHz,HSI RC(High Speed InternalRC)高速内部RC,8MHz

4、LSE Osc(Low Speed External Oscillator)低速外部晶振,一般为32.768KHz,LSI RC(Low Speed InternalRC)低速内部晶振,大概为40KHz左右。

5、SYSCLK时钟源有三个来源:HSI RC、HSE OSC、PLL


6、MCO[2:0]可以提供4源不同的时钟同步信号,PA8

7、GPIO口貌似有两个反向串联的二极管用作钳位二极管,相关文章:单片机中如何用二极管实现不同电压的输出?


8、总线矩阵采用轮换算法对系统总线和DMA进行仲裁

9、ICode总线,DCode总线、系统总线、DMA总线、总线矩阵、AHB/APB桥

10、在使用一个外设之前,必须设置寄存器RCC_AHBENR来打开该外设的时钟

11、数据字节以小端存储形式保存在存储器中

12、内存映射区分为8个大块,每个块为512MB

13、FLASH的一页为1K(小容量和中容量),大容量是2K。

14、系统存储区(SystemMemory)为ST公司出厂配置锁死,用户无法编辑,用于对FLASH区域进行重新编程。所以我们烧写程序务必选择BOOT1 = 0,这样通过内嵌的自举程序对FLASH进行烧写,比如中断向量表和代码,相关文章:STM32的启动模式配置与应用

15、STM32核心电压为1.8V

16、STM32复位有三种:系统复位、上电复位、备份区域复位。其中系统复位除了RCC_CSR中的复位标志和BKP中的数值不复位之外,其他的所有寄存器全部复位。触发方式例如外部复位、看门狗复位、软件复位等;电源复位由于外部电源的上电/掉电复位或者待机模式返回。复位除了BKP中的寄存器值不动,其他全部复位;备份区域复位的触发源为软件复位或者VDD和VBAT全部掉电时。

17、单片机复位后所有I/O口均为浮空输入状态

18、68个可屏蔽中断通道,16个可编程优先级,16个内核中断,一共68+16=84个中断。103系列只有60个中断,107系列才有68个中断

19、系统启动从0x00000004开始,0x000 0000保留

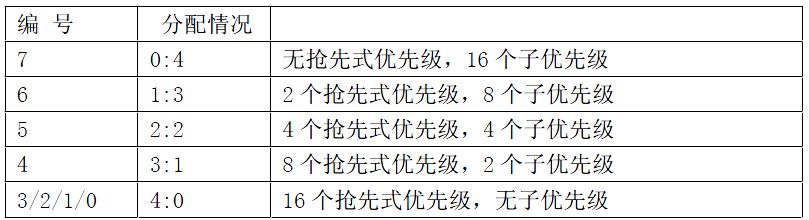

20、(NestedVectored Interrupt Controller)NVIC嵌套向量中断控制器,分为两种:抢先式优先级(可嵌套)和中断优先级(副优先级,不能嵌套)。两种优先级由4位二进制位决定。分配下来有十六种情况:


21、0号抢先优先级的中断,可以打断任何中断抢先优先级为非0号的中断;1号抢先优先级的中断,可以打断任何中断抢先优先级为2、3、4号的中断;……;构成中断嵌套。如果两个中断的抢先优先级相同,谁先出现,就先响应谁,不构成嵌套。如果一起出现(或挂在那里等待),就看它们2个谁的子优先级高了,如果子优先级也相同,就看它们的中断向量位置了。原来中断向量的位置是最后的决定因素!!!!

22、上电初始化后AIRC初始化为0,为16个抢先式优先级,但是由于所有的外部通道中断优先级控制字PRI_n为0,所以抢先式优先级相同,此时就不能嵌套了

23、NVI中有ISER[2](Interrupt Set-Enable Registersl),ICER[2](Interrupt Clear-Enable Registers),ISPR[2](Interrupt Set-Pending Registers),ICPR[2](Interrupt Clear-Pending Registers),IABR[2](Active Bit Registers),IPR[15](InterruptPriority Registers)定义。其中ISER和ICER分别为中断使能和中断失能寄存器,都是写1来使能/失能中断的。为什么写1?为什么不采用一个寄存器而用两个寄存器来表示中断使能/失能状态?由于硬件,写0比较复杂,并且可能造成其他位的状态改变,所以用1来表示打开或者关断是比较合理的

24、中断标志位需要手动清除
